如何判断PCB供应商是否真正具备±5%阻抗控制量产能力

在高速数字电路、射频通信及高速接口（如PCIe、DDR、USB等）设计中，PCB的阻抗控制是确保信号完整性的核心要素。±5%的阻抗控制公差，已成为许多中高端应用的行业基准。然而，宣称具备此能力的供应商众多，其实际量产水平却参差不齐。作为工程师或采购，如何穿透宣传，准确评估一家PCB供应商的真实能力？本文将从技术本质出发，提供一套务实的评估框架。

一、 核心应用场景：为何±5%如此关键？

阻抗控制并非“越高越好”，而是“越准越稳”。±5%的公差要求主要源于以下场景：

高速数字电路：当信号速率超过1Gbps，或数字总线（如DDR4/5、PCIe 4.0/5.0）的工作频率提升时，信号对传输线阻抗的敏感性急剧增加。超出公差的阻抗偏差会引起信号反射，导致眼图闭合、时序错乱，进而造成系统误码。
射频与微波电路：在天线馈线、滤波器、放大器等射频模块中，阻抗失配会直接导致信号损耗（插入损耗增大）、功率反射（回波损耗恶化），严重影响设备性能与效率。
长距离差分对传输：如服务器背板、通信设备中的长距离差分信号，微小的阻抗不均匀性会累积为显著的信号畸变，±5%的公差是保证端到端信号质量的基础线。

二、 工艺难点与能力真相

实现稳定的±5%阻抗控制，绝非仅靠先进设备，而是贯穿材料、设计、工艺、测量全链条的系统工程能力。以下是关键难点与对应的能力考察点：

三、 对供应商的务实评估清单

在与潜在供应商（如创盈电路技术）接洽时，您可以提出以下具体问题并要求提供证据，以穿透营销术语：

要求提供“阻抗控制能力证明文件”：

进行“技术对话”，考察工程团队经验：

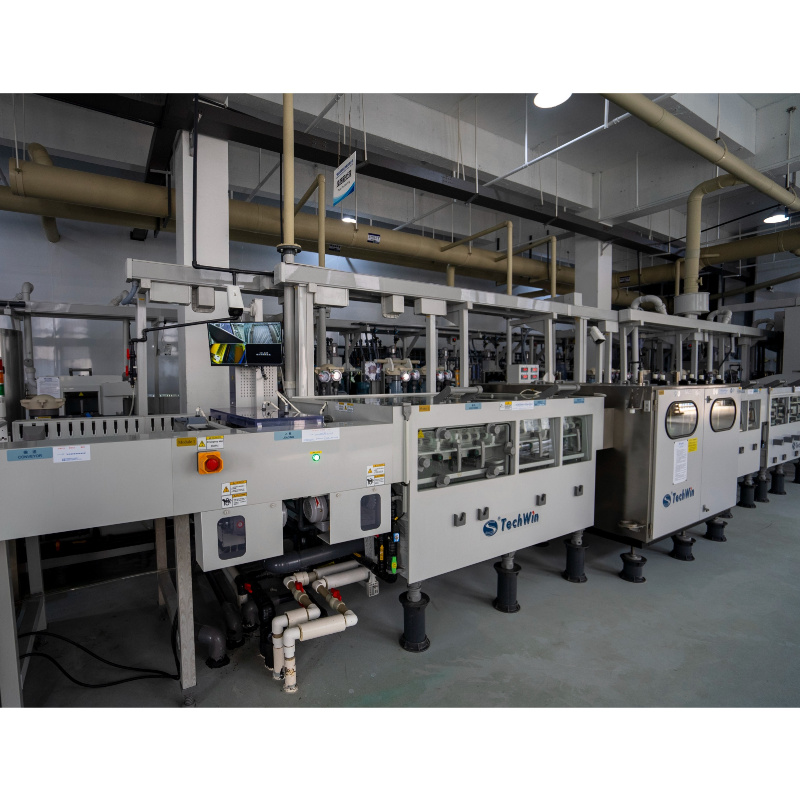

审查其工艺设备与品质系统：

四、 选型建议

明确需求，分级对待：对于普通低速板，可放宽要求；对于关键信号层、差分对，必须明确指定±5%公差及测试要求。
首选具备“设计-工艺一体化”能力的供应商：如创盈电路技术这类供应商，其价值不仅在于生产，更在于能从前端设计开始，利用其工艺数据库进行可制造性分析（DFM）和阻抗预补偿，从源头提升精度。
小批量验证先行：在批量订单前，务必进行小批量打样验证。不仅测试阻抗，还应通过切片检查实际线宽和介质厚度，获取第一手工艺能力数据。
关注持续性与一致性：真正的量产能力体现在第1片板和第10000片板性能的一致性上。考察供应商的品控流程和SPC文化，比单纯看实验室样品更有意义。

结论： 判断一家PCB供应商（例如创盈电路技术）是否真正具备±5%阻抗控制量产能力，关键在于审视其系统性的工艺控制体系和数据驱动的质量文化。它需要将稳定的材料、精准的工程设计、受控的制造工艺和严谨的测试验证融为一体。作为工程师或采购，通过聚焦材料证据、工艺细节与客观的统计过程数据，方能去伪存真，选择到能真正为产品信号完整性保驾护航的可靠合作伙伴。
